Description
La Pylontech Force H3X Hybrid est une solution de stockage d’énergie solaire tout-en-un destinée aux installations résidentielles et aux petites applications tertiaires. Plus qu’une batterie seule, elle associe dans un même système les modules batterie, le BMS, l’onduleur hybride et un système de gestion d’énergie intégré. Cette conception permet de centraliser la production photovoltaïque, le stockage et l’alimentation des usages du bâtiment dans une architecture compacte et évolutive. Pylontech présente la Force H3X comme compatible avec des installations monophasées ou triphasées, ainsi qu’avec des configurations hybrides ou AC-coupled.

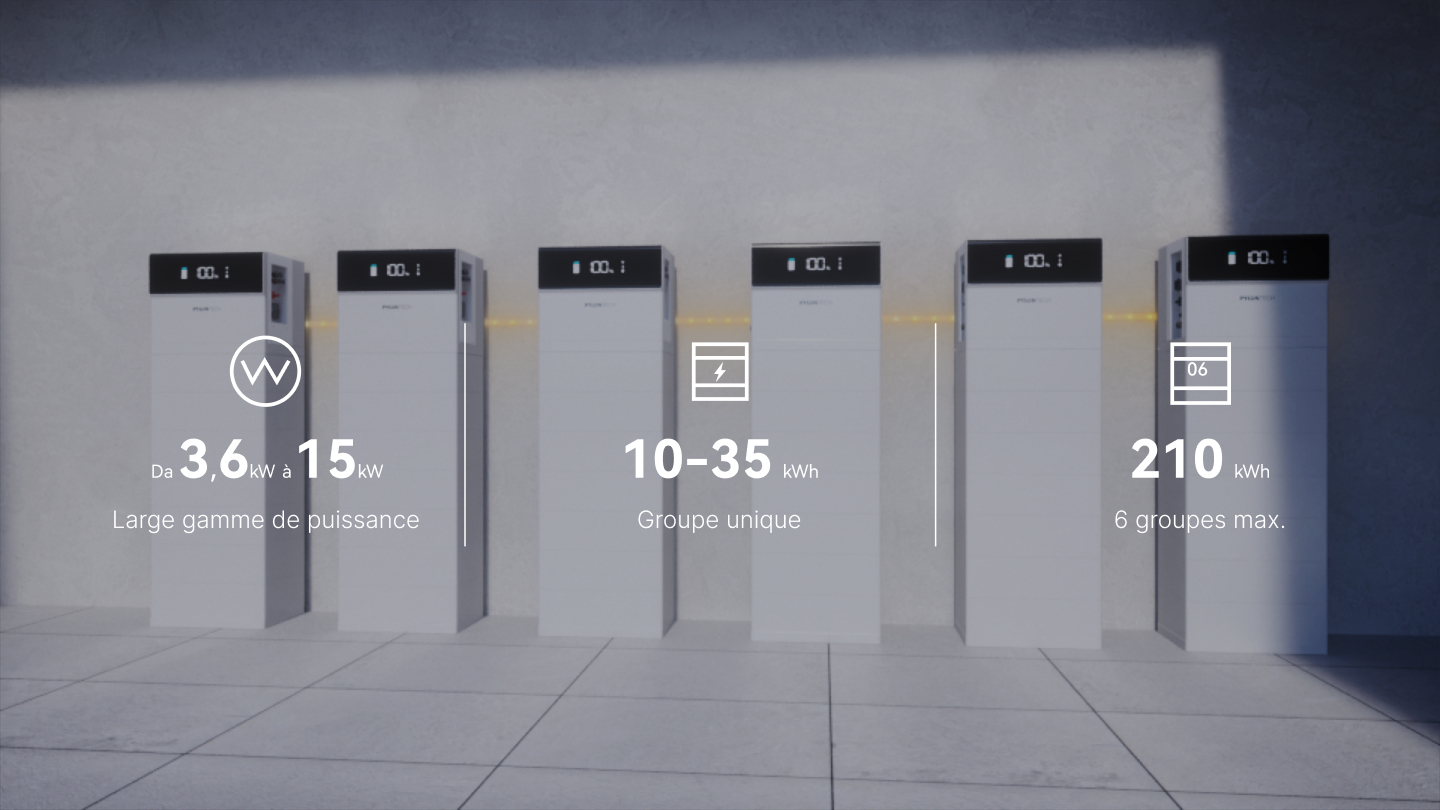

Grâce à sa conception modulaire, la Force H3X peut s’adapter à différents besoins d’autoconsommation : petite installation résidentielle, maison fortement équipée, projet avec alimentation de secours ou besoin d’évolution dans le temps. Selon la configuration, la gamme couvre une puissance de 3,6 à 15 kW et une capacité de stockage allant de 5,12 à 35,84 kWh par système. Pylontech indique également la possibilité de mettre jusqu’à 6 groupes en parallèle, pour atteindre une capacité totale pouvant aller jusqu’à environ 210 kWh.
Caractéristiques de conception

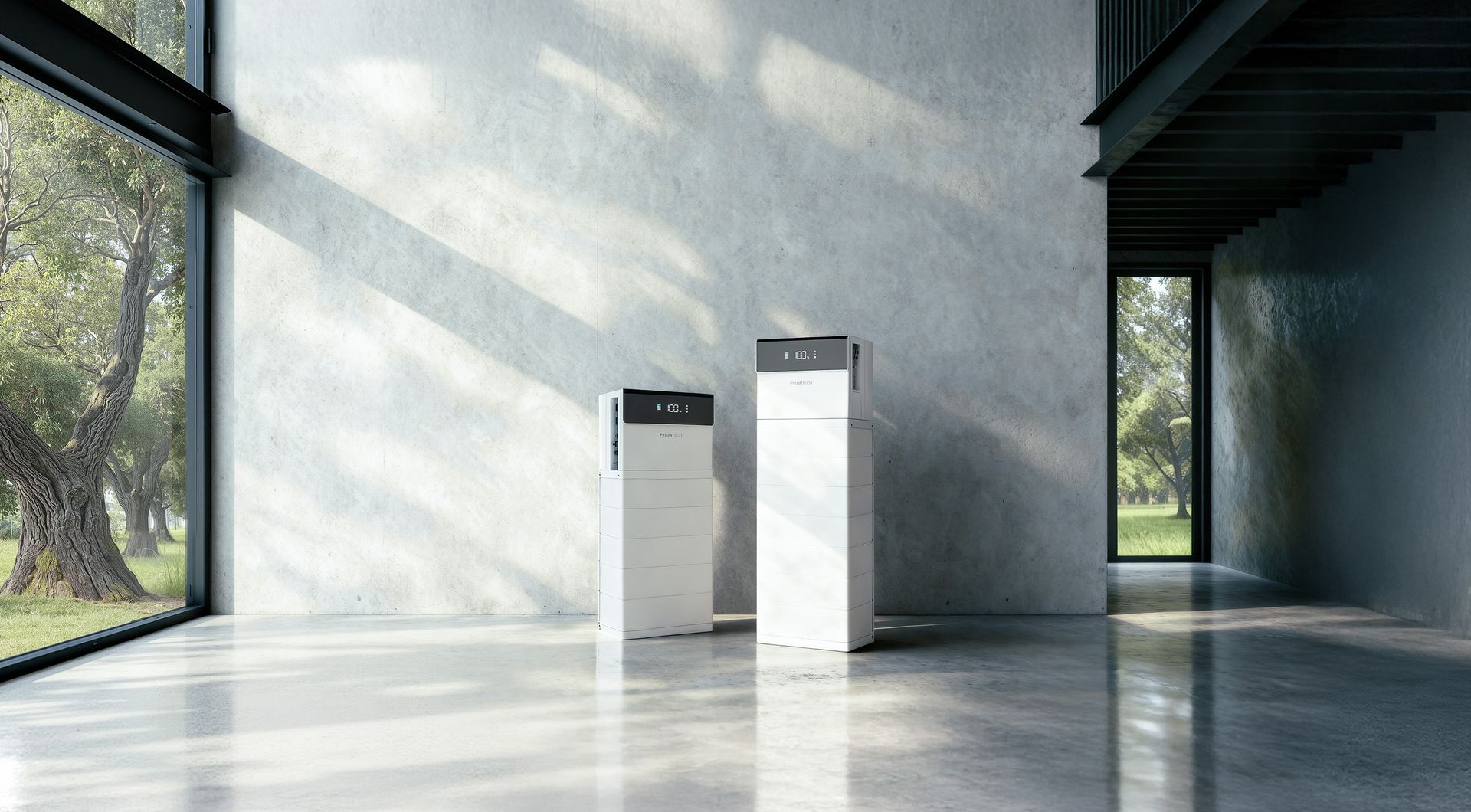

La Force H3X repose sur une architecture verticale empilable. Les modules batterie sont assemblés en colonne, puis associés au contrôleur de puissance pour former un système de stockage complet. Cette conception permet de choisir le nombre de modules selon la capacité souhaitée et de faire évoluer l’installation plus facilement qu’avec une solution figée. Le manuel utilisateur décrit cette approche comme une conception modulaire intégrant le photovoltaïque, l’onduleur et le stockage dans une solution complète.
Chaque module batterie FH10050 utilise une technologie lithium-ion LFP. Un module offre 5,12 kWh de capacité nominale, avec une tension de 102,4 V DC, une capacité de 50 Ah et un poids de 39 kg. La plage de température de fonctionnement indiquée pour le module est de -10 °C à 55 °C.
La gamme existe en version monophasée et triphasée. Les modèles monophasés FH3X-3.6K / 5K / 6K / 8K-HY-1P acceptent de 1 à 4 modules, soit 5,12 à 20,48 kWh. Les modèles triphasés FH3X-8K / 10K / 12K / 15K-HY-3P acceptent de 2 à 7 modules, soit 10,24 à 35,84 kWh.

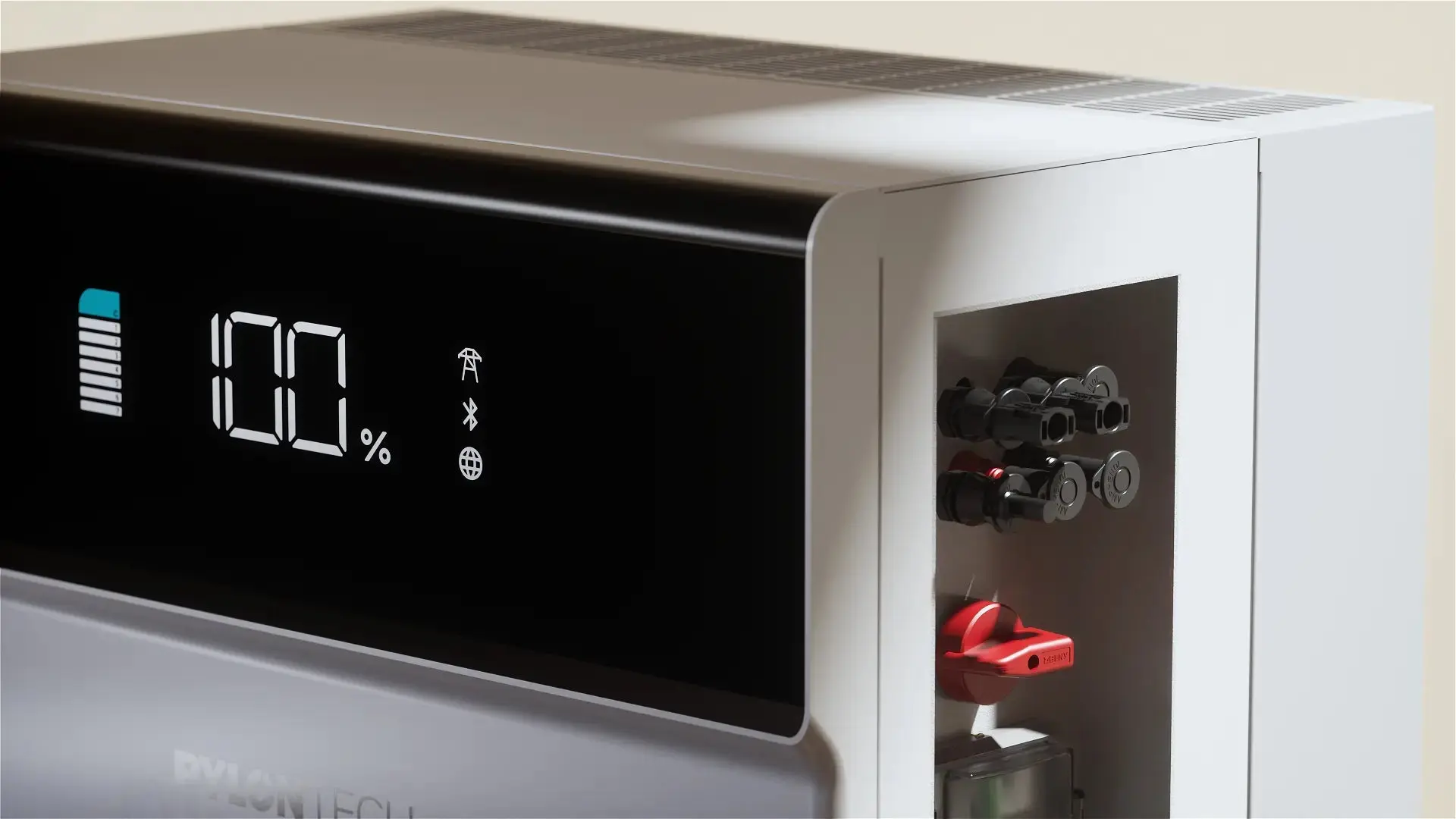

Le système est conçu pour un fonctionnement silencieux et discret : la fiche technique Force H3X indique un refroidissement naturel, un niveau sonore inférieur à 29 dB à 1 mètre, une communication WiFi / WLAN / Bluetooth, un affichage LED et une consommation de veille nocturne inférieure à 15 W.
Ses avantages
Le premier avantage de la Force H3X est son format tout-en-un. En regroupant batterie, BMS, onduleur et EMS dans une même solution, elle simplifie la conception du système de stockage et limite la multiplication des équipements. Pour l’installateur comme pour l’utilisateur final, cela facilite l’intégration dans un projet photovoltaïque neuf ou existant.
Son second atout est sa modularité. Il est possible de dimensionner l’installation selon les besoins réels du bâtiment, puis de prévoir une extension si la consommation augmente. La Force H3X couvre des capacités allant de 5,12 kWh à 35,84 kWh par système, avec une mise en parallèle possible jusqu’à 6 groupes. La Force H3X se distingue aussi par ses performances annoncées. La fiche technique indique un rendement maximal de 98 %, un rendement européen de 97,5 %, un taux de charge/décharge de 1C et une durée de vie annoncée de plus de 8 000 cycles.
En triphasé, la Force H3X prend en charge le déséquilibre de charge à 100 %, un point intéressant pour les bâtiments où les consommations ne sont pas réparties uniformément entre les phases. La gamme est également pensée pour des usages résidentiels comme pour de petites applications tertiaires.
Enfin, la Force H3X intègre plusieurs fonctions de protection indiquées dans la fiche technique, notamment la protection anti-îlotage, l’AFCI, la surveillance du courant résiduel, la protection contre les surintensités, la protection contre les courts-circuits, la protection contre les surtensions et la protection contre l’inversion de polarité côté DC.
Pourquoi la choisir
Choisir la Pylontech Force H3X, c’est opter pour une solution de stockage solaire intégrée, évolutive et adaptée aux installations modernes. Elle convient particulièrement aux foyers qui souhaitent augmenter leur taux d’autoconsommation, mieux valoriser leur production photovoltaïque et disposer d’une solution capable d’évoluer avec leurs besoins énergétiques.
Elle est pertinente si vous recherchez une batterie solaire avec onduleur hybride intégré, sans devoir associer séparément plusieurs composants de marques différentes. Sa compatibilité avec les installations monophasées et triphasées permet de l’envisager aussi bien pour une maison individuelle que pour un bâtiment plus énergivore ou un petit site professionnel.
La Force H3X est aussi un choix intéressant pour les projets où la compacité, le silence et l’esthétique d’installation sont importants. Son format vertical empilable, son refroidissement naturel et son faible niveau sonore annoncé permettent une intégration discrète dans un local technique, un garage ou un espace dédié, sous réserve du respect des conditions d’installation prévues par Pylontech.
Spécifications
Batterie | |
Capacité utile | 15,36 kWh (extensible jusqu’à 35,84 kWh) |
Energie nominale | 15 360 Wh
|
Chimie | LiFePO₄ / Li-ion LFP |
Cycles de vie | > 8 000 cycles @ 25 °C |
Tension nominale batterie | 307,2 V DC pour 3 modules, soit 102,4 V DC par module
|
Puissance et fonctionnement | |
Puissance AC nominale (on-grid)
|
10 000 W |
Puissance backup (EPS / off-grid) | 10 000 VA, soit environ 10 kW à cos φ = 100 W
|
Tension d’entrée / sortie AC | 3/N/PE — 230/400 V AC |
Fréquence réseau | 50 / 60 Hz
|
Rendement max. | 98 %
|
| Environnement | |
| Indice de protection | IP65 |
Température de fonctionnement |
-10 °C à +55 °C |
Humidité relative |
0 % – 100 % |
Niveau sonore | < 29 dB à 1 mètre
|
Interfaces & communication | |
Réseau & communication | Wi-Fi / WLAN / Bluetooth
|
Compatibilité compteurs intelligents | compteur énergétique et CT selon configuration Pylontech / installation
|
Dimensions & poids | |
Dimensions (L × P × H) | 540 × 350 × 875 mm
|
Poids | 125 kg
|
Montage | pose au sol, système vertical empilable ; installation par professionnel qualifié
|
Autres composantes du pack
Le compteur P1 se branche sur le port P1 de votre compteur intelligent et vous indique la consommation d’électricité et de gaz de votre maison. Le compteur P1 est compatible avec tous les compteurs intelligents aux Pays-Bas et en Belgique, et sur les compteurs intelligents modernes. Vous n’avez même pas besoin d’un adaptateur de courant ! Branchez, connectez au Wi-Fi et le tour est joué.
Grâce à l’Energy Display, votre consommation d’électricité, votre production d’énergie solaire et vos coûts énergétiques sont toujours visibles, ce qui vous évite de perdre de vue la consommation d’énergie de votre maison. Placez l’Energy Display dans votre salon, votre cuisine ou un endroit où vous passez souvent comme le couloir. Pour éviter le gaspillage d’énergie, l’écran s’éteint si l’Energy Display ne détecte aucun mouvement pendant un certain temps.
L'Energy Socket est une prise intelligente qui vous permet de contrôler à distance des appareils connectés et de mesurer la consommation d’énergie. Vous pouvez utiliser la prise pour allumer ou éteindre à distance des appareils tels que des lampes, des télévisions ou des cafetières à l’aide de minuteries.
Placée dans la prise murale, Energy Socket éteint vos appareils aux heures où vous n’en avez pas besoin, comme votre télévision et vos périphériques la nuit ou l’eau chaude de votre chaudière de cuisine. Contrôlez les appareils qui s’allument ou s’éteignent grâce à des minuteries. Chaque fois que vous réduisez d’un watt votre consommation en mode veille, vous économisez plus de 3 euros par an !
